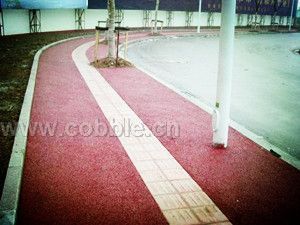

透水混凝土是由骨料、水泥和水拌制而成的一種多孔輕質(zhì)混凝土，它不含細骨料， 由粗骨料表面包覆一薄層水泥漿彼此粘結而構成孔穴均勻分布的蜂窩狀結構， 故具有透氣、透水和重量輕的特點， 作為環(huán)境負荷削減型混凝土， 透水混凝土的研究開發(fā)越來越受到重視。
　　透水混凝土的配制和施工
　　配料
　　水泥宜運用較高標號的水泥，石子一般選用粒徑為5~10mm單一粒級，透水砼增強劑一般摻量為水泥分量的3-8%，集灰比為5.0，水灰比為0.28-0.35.
　　攪拌
　　應依據(jù)透水性水泥混凝土攪拌物的粘聚性、均質(zhì)性及強度等要素試拌斷定最佳攪拌時刻，攪拌時刻不該小于60s。液態(tài)透水混凝土專用黏結劑應與水泥相同的運送和計量方法參加。集料堆場應全部掩蓋防雨，堆底謹防浸水。在裝載機料斗和料倉內(nèi)的集料不該有顯著的含水率差別。攪拌前，應檢測集料的含水率，依據(jù)集料含水率改變，快速反應并嚴格控制加水量和集料用量。
　　攤鋪
　　混凝土拌合物攤鋪前，應對花崗巖分割線的方位及撐穩(wěn)固狀況進行全面檢測，修正破損基層。并澆水2、用厚度標尺板全面檢測板厚，與規(guī)劃值相符方可開端攤鋪。專人指揮自卸車，盡量精確卸料。人工布料應選用鐵鍬反扣，禁止投擲和摟耙。拌合物松鋪系數(shù)K宜控制在1.05~1.20之間，料偏干，取較高值，反之取較低值。禁止在氣溫低于5℃及雨天施工。
